虚拟机网络配置

虚拟网络结构、功能需按照需求配置，典型例子：

  • NAT 模式：为 guests 局域网分配局域网 IP
    • Guest -> Internet：使用 NAT 技术依托 host 的网络连接互联网
    • Guest <- Internet：需额外在 host 上配置端口转发
    • Guest <-> Guest：可访问
    • Guest --> Host：可访问
    • Guest <-- Host：可访问
  • 隔离模式：为 guests 单独搭建一套网络
    • Guest -> Internet：无
    • Guest <-> Guest：可访问
    • Guest 与 Host：无法相互访问
  • 共享网卡：相当于使用交换机连接 guest 和 host 的一个网口
    • Guest -> Internet：需要 guest 自行通过宽带拨号/DHCP等手段获取 IP
  • 网卡直通
  • 路由模式

参考资料：

此外，本文使用大量从 libvirt: Virtual Networking 下载的图片。

Virtual Network Switches

libvirt 使用名为 virtual network switch (VNS)的虚拟器件提供虚拟网络。如果读者熟悉 OSI 模型，多半下意识认为这个 “switch” 对应链路层，功能应该与一个交换机类似。但此 switch 非彼 switch，取决于具体网络配置，virtual network switch 可能工作在链路层，也可能工作在网络层。

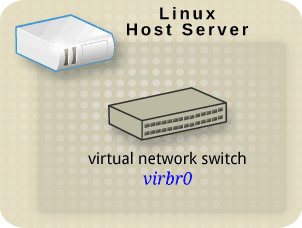

Libvirt 将 Virtual Network Switches 表示成这个样子：

images/Linux_host_with_only_a_virtual_network_switch.png

虽然名字中带着个 "switch"，但他的设备名却显示为 “virbr0”，其中的“br” 暗示着是一个网桥。更让人迷惑的是，VNS 可以实现 NAT，一种通常是路由器才会提供的功能，所以 VNS 多多少少也能理解成一个路由器。

严格来说，switch、bridge、router 应该是不同的东西，VNS 提供又能实现这三种设备的功能，所以最好忽略这些文绉绉的名词定义，不要过多纠结。

NAT 模式

基本使用

NAT 模式是 libvirt 的默认网络模式，VNS：

  • 为虚拟机分配局域网 IPv4 地址
  • 对 guest 发往 Internet 的数据包实施 SNAT，为 guest 提供网络访问
  • 默认阻拦 Internet 到 guest 的数据包，除非它属于从一个从 guest 发起的连接
  • 允许 guest 间、guest <--> host 的相互访问

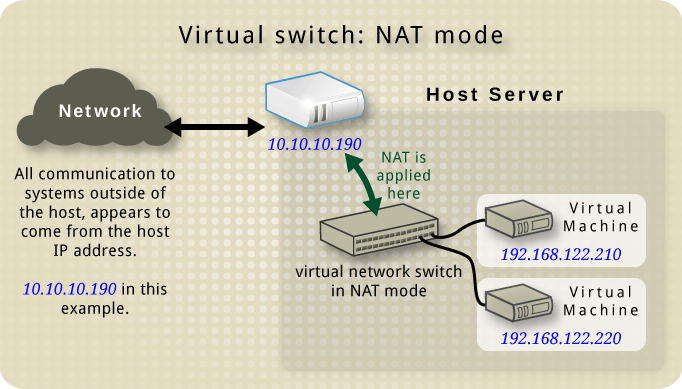

网络结构图：

images/Host_with_a_virtual_network_switch_in_nat_mode_and_two_guests.png

典型配置文件例：

<network>
  <name>net_name</name>
  <uuid>UUID</uuid>
  <forward mode='nat' />
  <bridge name='virbr0' stp='on' delay='0'/>
  <mac address='52:54:00:4e:3c:17'/>
  <ip address='192.168.122.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.122.2' end='192.168.122.254'/>
    </dhcp>
  </ip>
</network>

使 Guest 可从 Internet 访问

NAT 模式下 guest 只有局域网 IP 地址，若希望从互联网直接访问 guest，需先将数据发送到具有公网 IP 地址的 host，host 再通过端口转发将数据转发到 guest。本质上是做了一个 DNAT。

配置流程：

  • 打开 Linux 的数据包转发，sudo vim /etc/sysctl.conf，添加一行：

    net.ipv4.ip_forward = 1

    然后执行 sysctl -p /etc/sysctl.conf 应用更改

  • 使用 iptables 配置 DNAT

但 iptables 的配置复杂且易错，还是使用程序自动配置为好。libvirt: forwarding incoming connections 中提供了 3 种自动脚本，个人推荐这个 Python 项目：

该脚本将在虚拟机启动时自动启用 DNAP，在虚拟机关机时取消。比较好用

启用 IPv6

libvirt 默认只为 guests 分配 IPv4 地址，如要为 guests 分配 IPv6 地址，需修改网络的 xml 配置为：

<network>
  <name>net_name</name>
  <uuid>UUID</uuid>
  <forward mode='nat' />
  <bridge name='virbr0' stp='on' delay='0'/>
  <mac address='52:54:00:4e:3c:17'/>
  <ip address='192.168.122.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.122.2' end='192.168.122.254'/>
    </dhcp>
  </ip>
  <ip family='ipv6' address='fdXX:XXXX:XXXX:NNNN::1' prefix='64'>
    <dhcp>
      <range start='fdXX:XXXX:XXXX:NNNN::10' end='fdXX:XXXX:XXXX:NNNN::ff'/>
    </dhcp>
  </ip>
</network>

核心是添加了

<ip family='ipv6' address='fdXX:XXXX:XXXX:NNNN::1' prefix='64'>
  <dhcp>
    <range start='fdXX:XXXX:XXXX:NNNN::10' end='fdXX:XXXX:XXXX:NNNN::ff'/>
  </dhcp>
</ip>
  • 需要将 IP 地址中的 X、N 更改为随机的 16 进制字母
  • fdXX:XXXX:XXXX:: 属于 fc00::/7 地址段，是 unique local address (ULA)，可类比为 IPv4 中的局域网地址段
  • X 构成 IPv6 中的 prefix 部分，N 构成 subnet ID 部分，一般没啥影响，随机一个地址即可

配置文件修改完成后，使用如下指令重启这个虚拟网络：

sudo virsh net-destory net_name
sudo virsh net-start net_name

现在进入 guest，输入 ip -c addr，应该能看到获取到的 IPv6 地址。现在，你可以使用 IPv6 协议进行：

  • 该网络下 guests 间通讯
  • host 与该网络的 guests 间通讯

但 libvirt 默认关闭 IPv6 NAT，所以现在 guest 仍然无法使用 IPv6 协议访问 Internet。

启用 IPv6 NAT

虽然 IPv6 并不推荐使用 NAT，但也有些需要使用 IPv6 的场景，例如：

  • Host 只能通过 IPv6 上网
  • 你是中国大陆用户：
    • IPv6 网络环境比 IPv4 网络环境更加纯净，网速更快、没有那么拥挤、网络审查较少……
    • 网络运营商为你的 Host 提供的 IPv4 是局域网 IPv4，但为你提供公网 IPv6 地址，并且你希望能直接从互联网访问 guest
  • 你正在使用中国教育网（CERNET）：为了鼓励 IPv6 发展，大部分高校并不收取 IPv6 流量费用，你希望顺应国家政策使用 IPv6 狠狠地薅国家羊毛

可更具下属教程开启 IPv6 NAT：

  • 在 Host 开启 IPv6 转发

    # sudo vim /etc/sysctl.conf
# add this line
net.ipv6.conf.all.forwarding=1

  • 将 VNS 的配置修改为：

    <network>
...other configurations...
<forward mode='nat'>
  <nat ipv6='yes'>
    <port start='50000' end='65535'/>
  </nat>
</forward>
</network>

现在你的 guest 能正常使用 IPv6 访问 Internet 了，但有个小瑕疵：

  • 如果 Linux 系统既有 IPv4 地址又有公网 IPv6 地址，系统优先使用 IPv6 进行通讯
  • 但因为分配给 guests 的是 fc00::/8 的 UCL 地址，系统会优先使用 IPv4 进行通讯

操作系统为什么这么做？

  • RFC3484 Default Address Selection for IPv6 定义了系统具有多个 IP 地址时如何选择的规则，默认偏好使用 IPv6 地址

  • 几乎所有操作系统都遵循 RFC3484 的规则

  • 因为 ULA 的混乱历史，ULA 地址很长一段时间内不可能被路由到。按照 RFC3484 的规则，系统将尝试使用 ULA 地址发起请求，但因为 ULA 地址不被路由，这样的请求多半会因超时失败，然后系统再尝试使用更低优先级的 IPv4 地址发起连接

  • 这样“超时-重试”的过程引入大量网络延迟，所以大部分操作系统将 ULA 地址优先级降低到 IPv4 地址以下

为解决该问题，需要编辑 /etc/gai.conf 文件：

  • sudo vim /etc/gai.conf

  • 找到

    #label ::1/128       0
#label ::/0          1
#label 2002::/16     2
#label ::/96         3
#label ::ffff:0:0/96 4
#label fec0::/10     5
#label fc00::/7      6
#label 2001:0::/32   7

  • 取消注释，并添加一行，使上述内容成为

    label ::1/128       0
label ::/0          1
label 2002::/16     2
label ::/96         3
label ::ffff:0:0/96 4
label fec0::/10     5
label fc00::/7      6
label 2001:0::/32   7

label fd00::/8 1

  • 保存，退出，验证系统偏好：

    在命令行运行

    getent ahosts ident.me

    系统会按照该指令列出的顺序建立连接。

    如果是 IPv6 地址在前，说明系统偏好 IPv6，例如：

    2a01:4f8:c0c:bd0a::1 STREAM ident.me
2a01:4f8:c0c:bd0a::1 DGRAM
2a01:4f8:c0c:bd0a::1 RAW
49.12.234.183   STREAM
49.12.234.183   DGRAM
49.12.234.183   RAW

    反之如果 IPv4 地址在前，说明系统偏好 IPv4，例如：

    49.12.234.183   STREAM ident.me
49.12.234.183   DGRAM
49.12.234.183   RAW
2a01:4f8:c0c:bd0a::1 STREAM
2a01:4f8:c0c:bd0a::1 DGRAM
2a01:4f8:c0c:bd0a::1 RAW

上述修改背后的原理：

  • RFC3484 Section 6 规定排序规则，与本例相关的是：

    • Rule 5: Prefer matching label
    • Rule 6: Prefer higher precedence
    • 且 Rule 5 优先级比 Rule 6 高

  • 考虑默认配置：

    label ::1/128       0
label ::/0          1
label 2002::/16     2
label ::/96         3
label ::ffff:0:0/96 4
label fec0::/10     5
label fc00::/7      6
label 2001:0::/32   7

precedence  ::1/128       50
precedence  ::/0          40
precedence  2002::/16     30
precedence ::/96          20
precedence ::ffff:0:0/96  10

    ident.me 的地址

    • IPv6 为 2a01:4f8:c0c:bd0a::1 匹配到 label 1
    • IPv4 为 49.12.234.183 匹配到 label 4

    本机的地址：

    • IPv6 为 fd12:8848:a2a2:1::74 匹配到 label 6 (注意是最长前缀匹配，不是按照列表先后顺序匹配)
    • IPv4 为 192.168.122.154 匹配到 label 4

    按照 Rule 5，ident.me 和本机 192.168.122.154 的 label 相同，被优选选择，所以使用 IPv4 地址建立连接。

  • 添加 label fd00::/8 1 一行后，fd12:8848:a2a2:1::74 被匹配到 label 1。

    • IPv4 和 IPv6 的本机 label 和目标 label 相同，Rule 5 不能排出顺序
    • 考虑 Rule 6，IPv6 优先级为 40、IPv4 优先级为 10，所以选择 IPv6 建立连接

配置 IPv6 DNAT

与 IPv4 不同，IPv6 暂时没有现成的 DNAT 自动配置脚本。 管理员可通过如下指令配置 DNAT：

GUEST_IP=xxxxxxxx
GUEST_PORT=22
VNS_DEV=virbr0
HOST_PORT=4023

sudo ip6tables -I FORWARD -o $VNS_DEV -p tcp -d $GUEST_IP --dport $GUEST_PORT -j ACCEPT
sudo ip6tables -t nat -I PREROUTING -p tcp --dport $HOST_PORT -j DNAT --to "[$GUEST_IP]:$GUEST_PORT"

如果需要自动配置，可以考虑使用该仓库：GJCav/libvirt-hook-qemu

该仓库从 saschpe/libvirt-hook-qemu fork 出，添加了对 IPv6 的支持，在作者的电脑上工作良好，已经向原作者提出 PR，正在等待审核

其他内容

等待施工....
